菲林變形問題
了解菲林的相關特性, 分析引起菲林變形的原因,方能對癥下藥從根本上解決對位異常的問題。下面卡羅菲林總結了影響菲林變形的一些因素,供同行業人員參考:
一、?溫度的影響在一定的相對濕度下,菲林的尺寸隨著溫度的上升而漲大,溫度下降而縮小,其熱漲變形系數(CTE)在18ppm/℃左右,也就是說當溫度發生1℃的變化時,50cm長的菲林會(huì )發生9um的變化(或20寸中的0.36mil)。
二、?濕度的影響
?在一定的相對溫度下,菲林的尺寸隨著濕度的上升而漲大,相對濕度的降低而縮小,濕漲變形系數(CHE)在10ppm/%RH右,也就是說當溫度發生1℃的變化時,50cm長的菲林會(huì )發生5um的變化(或20寸中的0.20mil)。但各種菲林的濕漲系數均有不同具體見(表一)
表一:各種菲林的平均濕漲系數
?
片基(7mil或175um) | 8.5ppm/%RH |
偶氮棕片(Diazo Film) | 9.0ppm/%RH |
鹵化銀黑白底片 | 12-15ppm/%RH |
了解菲林的性質后,即可就溫度與濕度的控制而計算出環境變化之間菲林所發生的尺寸漲縮,或者說菲林欲維持的某種公差時,而估計出可忍受多大的溫濕變化。下表為溫濕度搭配中20寸鹵化銀黑白底片所呈現的尺寸變化。
從表中可以看出,溫濕度的匹配有好幾種適合的組合,通常對溫度的管控要比對濕度的關管控容易得多,因而當總體尺寸變化相同時,對于+/-1℃與+/-3%RH的管控要比+/-1.5℃與+/-2%RH要容易得多。
菲林對應于溫濕度所產生的變化,本質上是各自獨立而且還具有累積性。不過出自溫度變化所發生的漲縮反應會(huì )來得快一些,而對于濕度的反應卻需要好幾個小時。因此建議各位重點管控溫度的同時不要忘記濕度變化對菲林尺寸造成的影響。
?
表二:當鹵化銀黑白底片尺寸為20”時可預期的尺寸變化
? | 40% | 41% | 42% | 43% | 44% | 45% | 46% | 47% | 48% | 49% | 50% | 51% | 52% | 53% | 54% | 55% | 56% | 57% | 58% | 59% | 60% |
25℃ | -10 | -4 | 1 | 7 | 12 | 18 | 23 | 29 | 34 | 40 | 45 | 51 | 56 | 62 | 67 | 73 | 78 | 84 | 89 | 95 | 100 |
24.5℃ | -15 | -9 | -4 | 2 | 7 | 13 | 18 | 24 | 29 | 35 | 40 | 46 | 51 | 57 | 62 | 68 | 73 | 79 | 84 | 90 | 95 |
24℃ | -19 | -13 | -8 | -2 | 3 | 9 | 14 | 20 | 25 | 31 | 36 | 42 | 47 | 53 | 58 | 64 | 69 | 75 | 80 | 86 | 91 |
23.5℃ | -24 | -18 | -13 | -7 | -2 | 4 | 9 | 15 | 20 | 26 | 31 | 37 | 42 | 48 | 53 | 59 | 64 | 70 | 75 | 81 | 86 |
23℃ | -28 | -22 | -17 | -11 | -6 | 0 | 5 | 11 | 16 | 22 | 27 | 33 | 38 | 44 | 49 | 55 | 60 | 66 | 71 | 77 | 82 |
22.5℃ | -33 | -27 | -22 | -16 | -11 | -5 | 0 | 6 | 11 | 17 | 22 | 28 | 33 | 39 | 44 | 50 | 55 | 61 | 66 | 72 | 77 |
22℃ | -37 | -31 | -26 | -20 | -15 | -9 | -4 | 2 | 7 | 13 | 18 | 24 | 29 | 35 | 40 | 46 | 51 | 57 | 62 | 68 | 73 |
21.5℃ | -42 | -36 | -31 | -25 | -20 | -14 | -9 | -3 | 2 | 8 | 13 | 19 | 24 | 30 | 35 | 41 | 46 | 52 | 57 | 63 | 68 |
21℃ | -46 | -40 | -35 | -29 | -24 | -18 | -13 | -7 | -2 | 4 | 9 | 15 | 20 | 26 | 31 | 37 | 42 | 48 | 53 | 59 | 64 |
20.5℃ | -51 | -45 | -40 | -34 | -29 | -23 | -18 | -12 | -7 | -1 | 4 | 10 | 15 | 21 | 26 | 32 | 37 | 43 | 48 | 54 | 59 |
20℃ | -55 | -49 | -44 | -38 | -33 | -27 | -22 | -16 | -11 | -5 | 0 | 6 | 11 | 17 | 22 | 28 | 33 | 39 | 44 | 50 | 55 |
19.5℃ | -60 | -54 | -49 | -43 | -38 | -32 | -27 | -21 | -16 | -10 | -5 | 1 | 6 | 12 | 17 | 23 | 28 | 34 | 39 | 45 | 50 |
19℃ | -64 | -58 | -53 | -47 | -42 | -36 | -31 | -25 | -20 | -14 | -9 | -3 | 2 | 8 | 13 | 19 | 24 | 30 | 35 | 41 | 46 |
18.5℃ | -69 | -63 | -58 | -52 | -47 | -41 | -36 | -30 | -25 | -19 | -14 | -8 | -3 | 3 | 8 | 14 | 19 | 25 | 30 | 36 | 41 |
18℃ | -73 | -67 | -62 | -56 | -51 | -45 | -40 | -34 | -29 | -23 | -18 | -12 | -7 | -1 | 4 | 10 | 15 | 21 | 26 | 32 | 37 |
17.5℃ | -78 | -72 | -67 | -61 | -56 | -50 | -45 | -39 | -34 | -28 | -23 | -17 | -12 | -6 | -1 | 5 | 10 | 16 | 21 | 27 | 32 |
17℃ | -82 | -76 | -71 | -65 | -60 | -54 | -49 | -43 | -38 | -32 | -27 | -21 | -16 | -10 | -5 | 1 | 6 | 12 | 17 | 23 | 28 |
16.5℃ | -87 | -81 | -76 | -70 | -65 | -59 | -54 | -48 | -43 | -37 | -32 | -26 | -21 | -15 | -10 | -4 | 1 | 7 | 12 | 18 | 23 |
16℃ | -91 | -85 | -80 | -74 | -69 | -63 | -58 | -52 | -47 | -41 | -36 | -30 | -25 | -19 | -14 | -8 | -3 | 3 | 8 | 14 | 19 |
15.5℃ | -96 | -90 | -85 | -79 | -74 | -68 | -63 | -57 | -52 | -46 | -41 | -35 | -30 | -24 | -19 | -13 | -8 | -2 | 3 | 9 | 14 |
15℃ | -100 | -94 | -89 | -83 | -78 | -72 | -67 | -61 | -56 | -50 | -45 | -39 | -34 | -28 | -23 | -17 | -12 | -6 | -1 | 5 | 10 |
三、?顯影機造成的影響
1、?鹵化銀黑白底片顯影時造成的變化是由藥膜的物性變化和基片的吸水變化引起的,所以顯影后必須徹底干燥,并還必須保持穩定的干燥度。顯影后須靜置30-45min后方可消除大部分吸水引起的變化。至于無法復原的部分尺寸變化則可通過光繪時的數據補償使其使用時的尺寸與設計尺寸保持一致;
2、?偶氮棕片(Diazo Film)顯影時受到溫度的影響會(huì )出現較快的漲縮,且由于其制程時間較短,且室溫中經過一段時間的平衡后又會(huì )恢復到原來的尺寸,所以可忽略不計;
四、?存放環境的影響

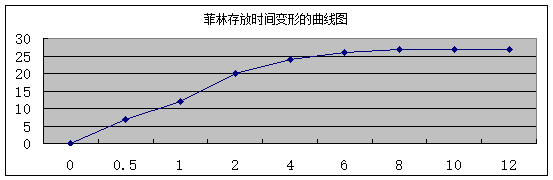

1、 菲林使用前應適應工作的環境溫濕度,并達到完全適應此環境的平衡狀態,下圖為菲林移入低3℃與增5%的環境中菲林隨時間變形的曲線圖:
由上圖可以看出,菲林在改變環境后須6-8小時方可逐漸穩定至預期的漲縮尺寸,建議菲林使用前應在工作環境內靜置8小時以上。
2、?其他原因造成的變形:拷片機的真空度、抽真空的時間、菲林存放的方式等原因均會(huì )對菲林的漲縮造成較大的影響。
關于片機的真空度和抽真空的時間造成的影響,可通過數據收集后得出變形系數,在菲林光繪時進行補償;
菲林存放的方式則根據各廠家的存放工具進行相關的控制,卡羅菲林使用的垂直菲林存放柜配合專用的菲林存放袋對菲林存放時漲縮造成的影響較小。以上菲林變形影響因素僅供各位業界的朋友作參考使用,具體的變形系數根據各菲林廠家的工作環境和菲林的品牌、厚度的變化會(huì )產生一定的差異。
